SYNOPSYS 光學軟件 YGv<VOWG2
作者：洋洋 0GB:GBhZ
Vl_:c75"
剛開始學習光學設計的時候，最先接觸到的軟件是 ZEMAX，當時感覺光學設計好難啊，初始結構就特別難構建，增減鏡片優化結構更是難上加難，直到遇見了 SYNOPSYS，我才知道原來構建初始結構和增減鏡片還可以這么簡單。 fRy^Q_~,
做定焦結構時，只需要在 DSEARCH 中輸入目標參數，軟件就會從平行平板開始，賦予每個元件正負光焦度，進行搜索+優化，此過程會將所有鏡頭組合都經歷一遍，最后給出評價函數最小的10個最有潛力的結構。做變焦結構時，需要 ZSEARCH 輸入中指定前固定組、變焦組、補償組、后固定組。而且由于 SYNOPSYS 使用的是偽二階導數算法，它的速度特別快，從7個平行平板設計到像質OK的7片式透鏡，用時不到2秒種就可以完成。 N` aF{3[

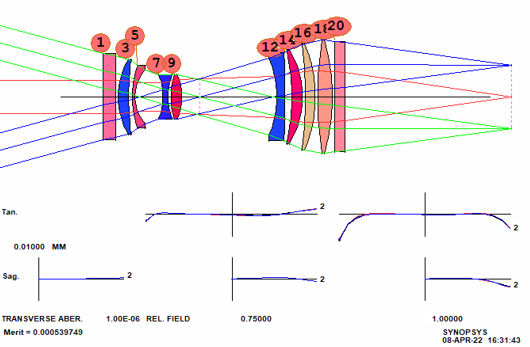

增減鏡片時，輸入 AEI 指令，軟件就可以自動幫我們?cè)谧罴训奈恢迷黾隅R片； S|apw7C
+x_Rfk$fb
AEI 3 3 17 0 0 0 20 1 ^
xh}I5

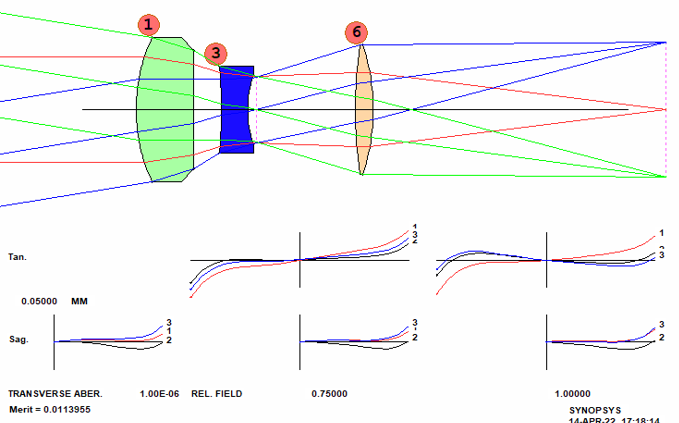

輸入 AED 指令，軟件就可以自動幫我們?cè)谧罴训奈恢脛h減鏡片。 z|asa*
A;/-u<f
AED 3 Q 3 18 <Ard7UT
q-]`CW]n
Nc+,&R13m
j7sKsbb
IX*
idcxR

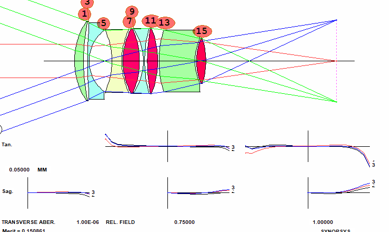

進行優化的時候，SYNOPSYS 可以利用 AEC 指令自動監控透鏡邊緣厚度，利用 ACC 指令自動監控透鏡中心厚度，利用 ADT 指令自動監控透鏡厚度。還可以利用 GSEARCH 功能對透鏡的材料進行控制，共有三種方法：一是通過指定幾種材料，來替換優化現有的材料；二是通過指定的玻璃庫，來替換優化現有的材料；三是通過給不同面指定不同的材料庫，來替換優化現有的材料。 Fx5d:!]:$?
ACC 4 1 1 ~=8uN<
ADT 7 .1 1 w=^`w:5X
利用 AGT 指令自動測試非球面項階數，使用AGT 來查看添加一些通用的非球面項是否會改進，將測試表面1的高階項 G 3,6,10 和 16，將評價函數降低 1％或更多。 1AG=%F|.

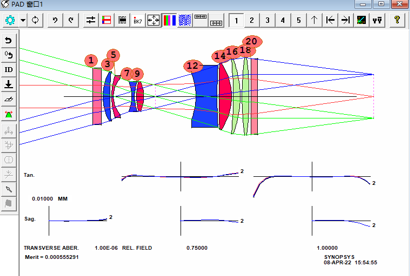

AGT 5 QUIET 1 .01 3 6 10 16SYNOPSYS還有一個很神奇的功能，它可以自動修正光線追跡失敗并優化。也就是說如果鏡頭中有光線出現問題，那么頂部工作欄里的Fix Ray Failure按鈕就會變亮，一直點擊按鈕直到熄滅就表示光線被自動修正了，給我們?cè)O(shè)計鏡頭帶來了方便。
